Vilsbøl Plantage - Stilling under opbygning

Dette material foreligger i Thisted Amt, Amtsvejinspektør, pansergravssager, dateret september 1945.

Hanstholmregistreringen v/Jørgen Lumbye

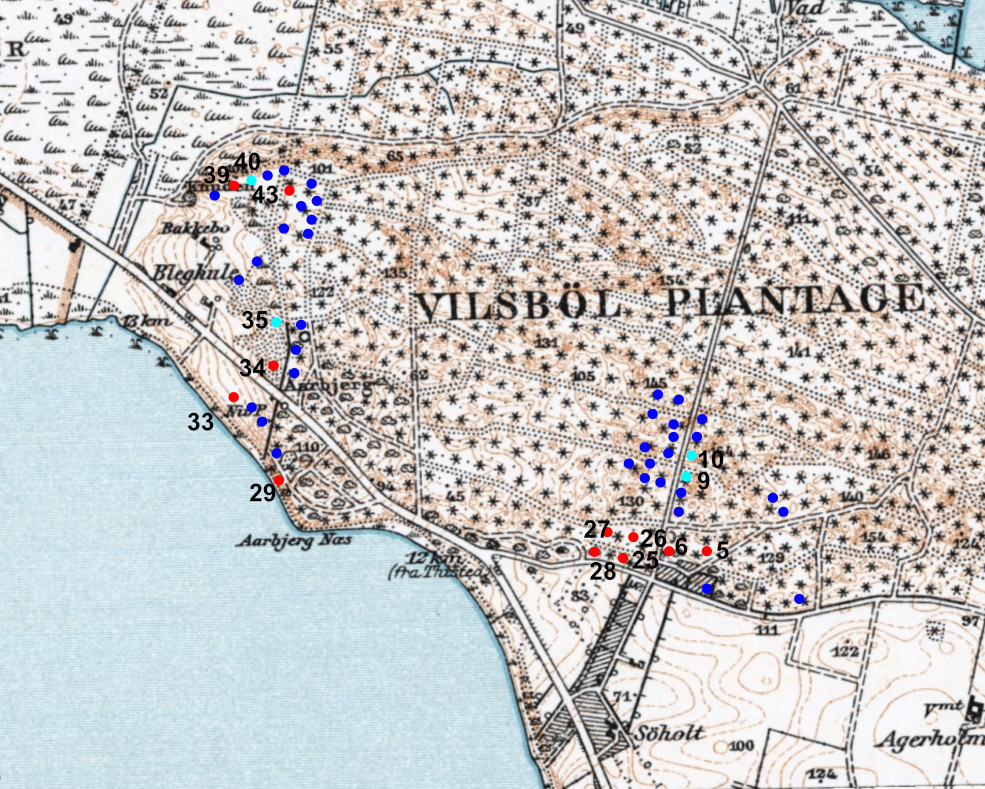

Bygninger markeret på kortet med rødt


Nr. Bygværkets Art Dimensioner i meter

5

Træbunker omtrent fuldført. Der mangler Gulvbrædder og Køjer.
Endvidere er Fylden over Loftet, Tykkelse 1,0m, ikke planeret. Se iøvrigt Tegningen.

Hovedrum 4,0 x 4,7 x 2,2
Forrum 2,0 x 3,0 x 2,2
(Indvendige Maal)

6

Træbunker. (Som Tegning). Fyldlaget Tykkelse 0,75.
Udgravning for Nedgang 7,0 m3.

Hovedrum 4,0 x 4,0
Forrum 2,0 x 3,0

25

Træbunker. (Som Tegning). Fyldlaget Tykkelse 1,0 m.
Udgravning for Nedgang ca. 15 m3.

Hovedrum 4,8 x 3,9
Forrum 2,0 x 3,0

26

Træbunker. Hovedrummet er færdigt dog intet Bræddegulv og ingen Køjer.
Fyld over 2/3 Loftet, Tykkelse af Fyldlag ca. 1,25 m.

Hovedrum 4,0 x 4,0 x 2,25
Forrum 4,0 x 3,0 x 3,0
(kun Udgravning)

27

Træbunker. (Som Tegning). Fyldlaget Tykkelse 0,75.
Udgravning for Nedgang ca. 8 m3.

Hovedrum 4,0 x 4,0 x 2,1
Forrum 2,1 x 3,0 x 2,1

28

Træbunker. (som Tegning). Væggene i Hovedrummet af Rundtømmer.
Udgravning for Nedgang 7,0 m3.

Hovedrum 4,0 x 4,1 x 2,1
Forrum 2,0 x 2,8 x 2,1

29

Bygning af Rundtømmer (Se Tegning)

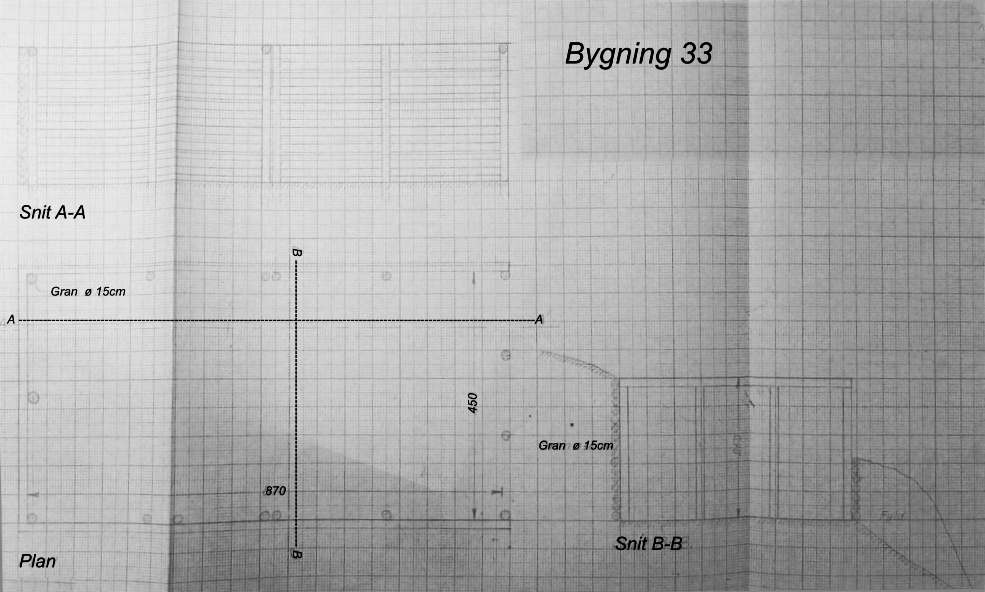

33

Bygning af Rundtømmer (Se Tegning)

Udgravet Fyldmængde
ca 55 - 60 m3

34

Træbunker. Udgravning fuldført, Ydervægge samt Dragereværker i Hovedrum udført. Ydervægge af Rundtømmer. Udgravning for Nedgang ca 7,0 m3.

Hovedrum 4,0 x 4,6 x 2,0
Forrum 2,0 x 3,3 x 2,0 (Udgravning)

39

Træbunker. Væggene i Hovedrummet udført (Rundtømmer). Dragereværkerne rejst og eet Lag Rundtømmer lagt løst over som Loft. Afstand fra dette Tømmer til Terræn 0,5 m.
Udgravning for Forrum ca 8 m3.

Hovedrum 3,7 x 4,3 x 2,2

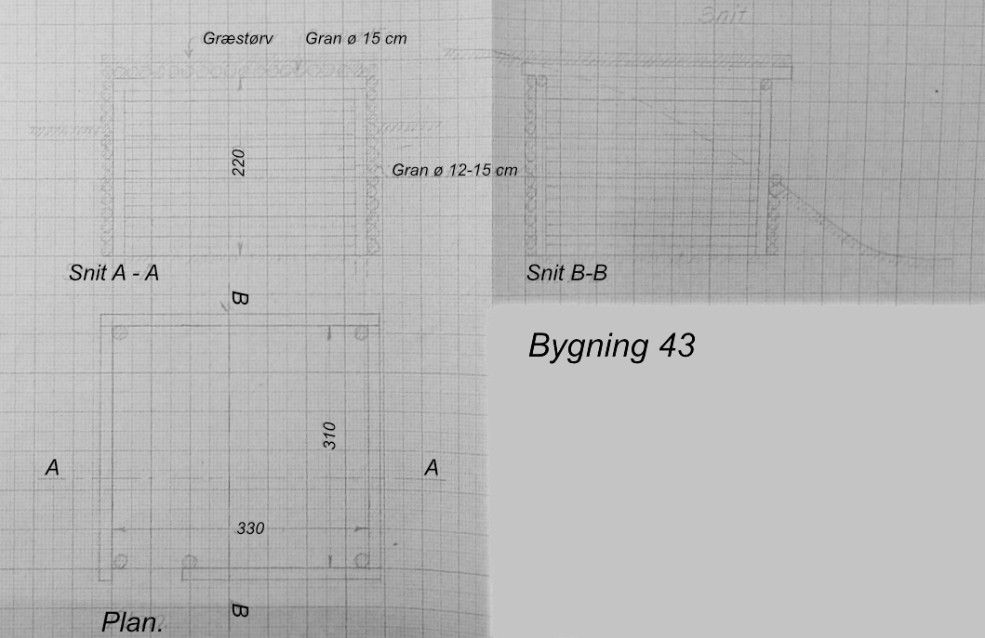

43

Hus af Rundtømmer (Se Tegning.)


Hanstholmregistreringen v/Jørgen Lumbye


Bygninger markeret på kortet med lysegrønt



Nr.

Bygværkets Art

Dimensioner i meter

9

Udgravning for Køkkenbygning.

13,0 x 23,4 x 1,1

10

Udgravning for Bunker, desuden Søjler og opstillet Dragere

6,0 x 5,2 x 4,3

35

Udgravning for Bunker, desuden er Dragereværkerne udført.

5,6 x 5,4 x 2,7

40

Udgravning for Bunker, desuden er Dragereværkerne udf.

5,0 x 5,2 x 2,5

Hanstholmregistreringen v/Jørgen Lumbye


Bygninger markeret på kortet med blåt



Nr.

Bygværkets Art

Dimensioner i meter

1

Udgravning for Bunker

5,0 x 5,5 x 3,40

2

Udgravning for Bunker

6,0 x 6,3 x 1,90

3

Udgravning for Bunker

5,7 x 6,0 x 1,20

4

Udgravning for Bunker

5,1 x 5,3 x 1,40

11

Udgravning for Bunker.

5,8 x 7,6 x 1,4

12

Udgravning for Bunker.

7,0 x 7,6 x ca 3,0

13

Udgravning for Bunker.

8,0 x 8,5 x ca 1,5

14

Udgravning for Bunker.

6,2 x 5,2 x 1,4

15

Udgravning for Bunker.

6,6 x 7,6 x ca 1,0

16

Udgravning for Bunker.

6,4 x 8,0 x 1,2

17

Udgravning for Bunker.

7,5 x 7,5 x ca 3,0

18

Udgravning for Bunker.

8,4 x 5,4 x ca 1,1

19

Udgravning for Bunker.

9,5 x 6,0 x 1,0

20

Udgravning for Bunker.

5,6 x 7,0 x 2,0

21

Udgravning for Bunker.

4,9 x 6,5 x 2,4

22

Udgravning for Bunker.

5,7 x 6,4 x 1,8

23

Udgravning for Bunker.

5,7 x 6,0 x 1,2

24

Udgravning for Bunker.

7,5 x 8,0 x ca 3,0

30

Udgravning for Bunker.

6,8 x 4,4 x 1,4

31

Udgravning for Bunker.

4,0 x 5,0 x 2,0

32

Udgravning for Bunker.

5,0 x 6,0 x 1,75

36

Udgravning for Bunker.

5,5 x 5,2 x 2,5

37

Udgravning for Bunker.

Ø 7 m - Dybde 2,6

38

Udgravning for Bunker.

6,4 x 5,8 x 2,6

41

Udgravning for Bunker.

5,8 x 6,0 x 2,2

42

Udgravning for Bunker.

3,2 x 4,0 x 2,5

44

Udgravning for Bunker.

5,6 x 5,2 x 0,75

45

Udgravning for Bunker.

5,0 x 5,0 x 1,2

46

Udgravning for Bunker.

4,6 x 6,3 x 0,7

47

Udgravning for Bunker.

5,8 x 6,4 x 1,1

48

Udgravning for Bunker.

5,0 x 5,0 x 1,8

49

Udgravning for Bunker.

4,5 x 3,5 x 0,7

50

Udgravning for Bunker

4,3 x 3,5 x 2,0

51

Udgravning for Bunker

4,6 x 3,5 x 2,1

52

Udgravning for Bunker.

4,8 x 4,8 x 0,9

Hanstholmregistreringen v/Jørgen Lumbye

Tegningerne er det bedste, jeg kunne få ud af det foreliggende materiale.

Normal træbunker. Bygningerne 5, 6, 25, 26, 27, 28, 34 og 39 vurderes til at være denne type.

Hanstholmregistreringen v/Jørgen Lumbye

Bygning 29
