Regelbau M 270 - Kanonkasematterne i Batteri "Hanstholm I"

Hosstående materiale er udarbejdet af Kenneth Kristensen, Bangsbomuseet, Frederikshavn.
Det indgår i en omfattende rapport om "REGELBAU M 270 I DANMARK - 1994".

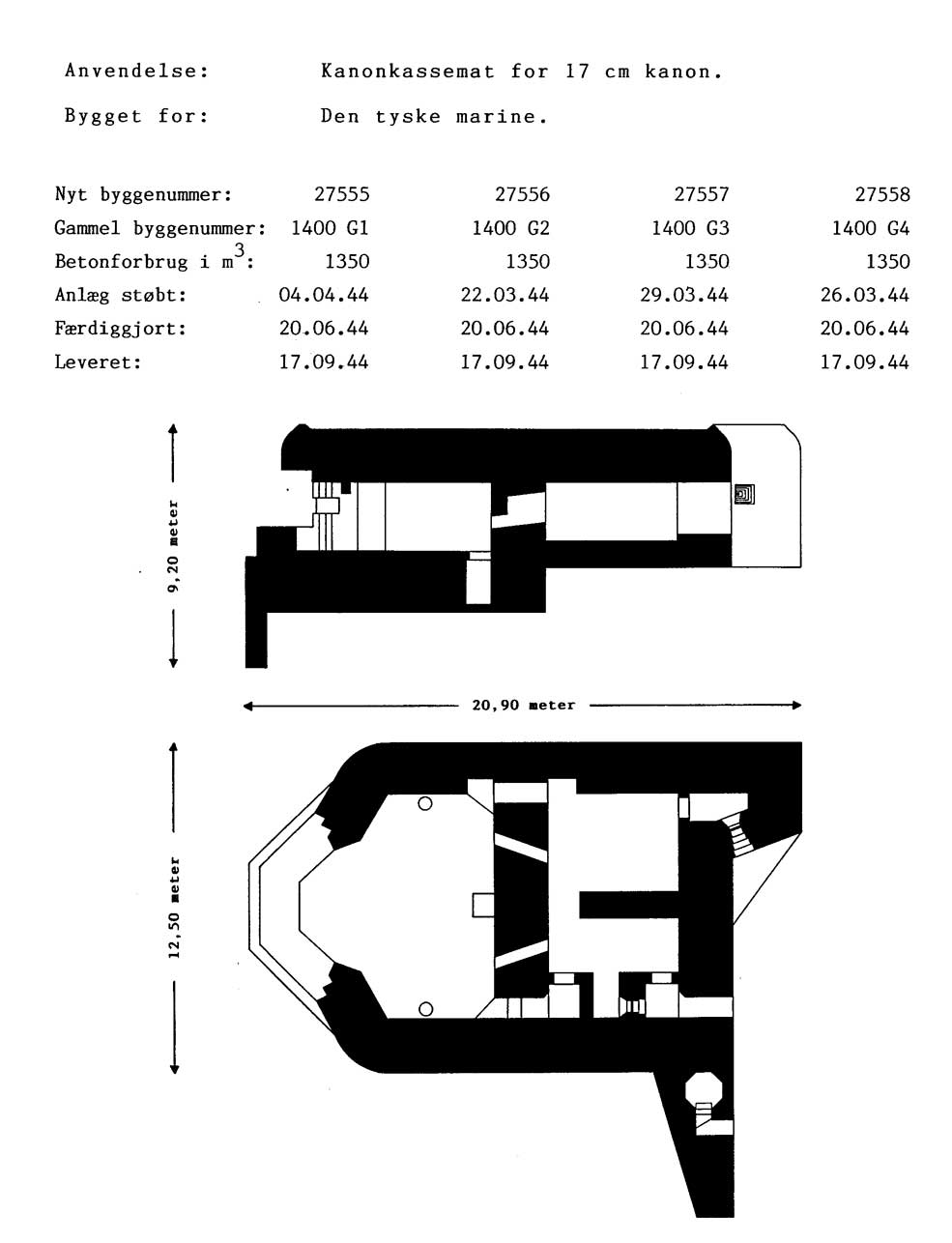

Bunkertypen er opført i tre stillinger: Batteri "Frederikshavn", Batteri "Faarup Klit" og Batteri "Hanstholm I".

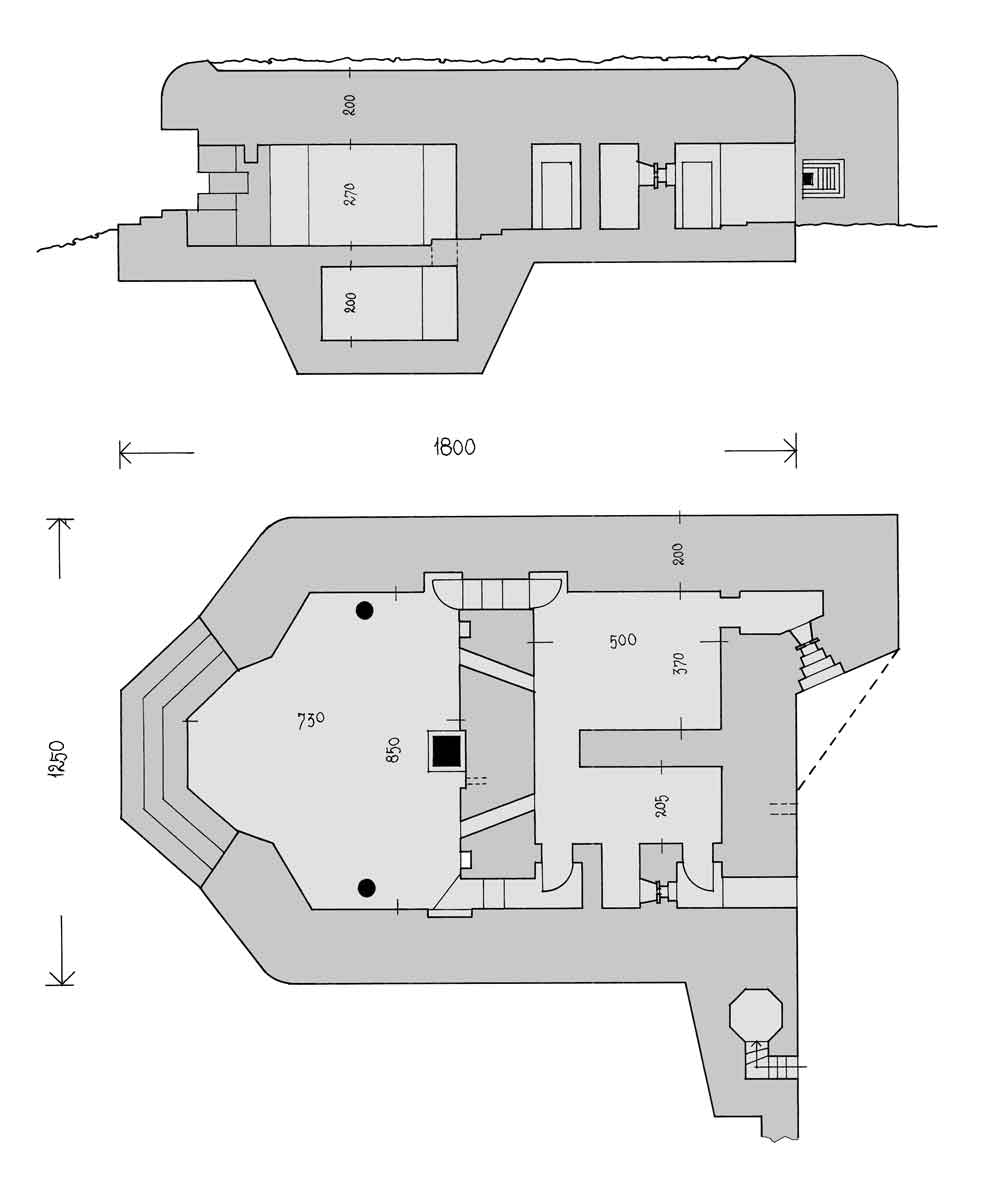

Supplerende mål på tegning ved Jørgen Lumbye, MCH.

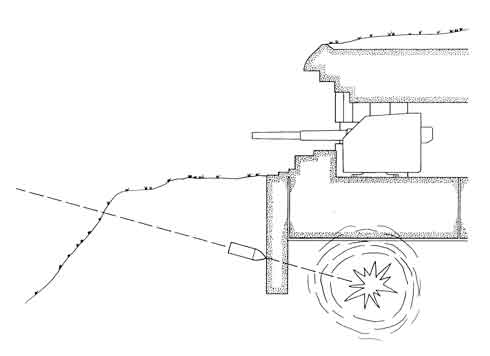

Når kasematterne er placeret på kanten af en skrænt, kan en granat indstillet med forsinket detonering bore sig ind i skrænten og detonere under bunkeren.
Som en beskyttelse mod det, blev bunkeren udbygget foran med en mur, der har en dybde, som skulle sikre, at en granat ikke kunne trænge ind under bunkeren.

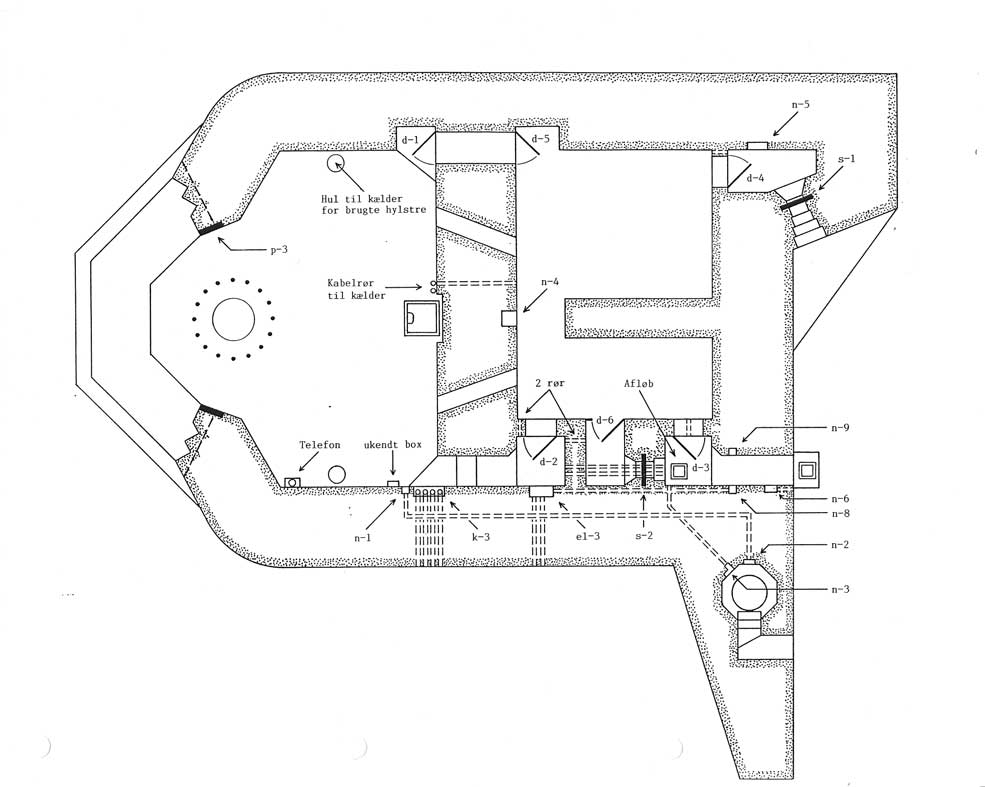

Forklaring til ovenstående tegning.
n-1: Niche for talerør fra kanonrummet til ringstanden.
n-2: Niche for talerør fra ringstanden til kanonrummet.
n-3: Niche for talerør fra ringstanden til indgangspartiet.
n-4: Niche i gangen mellem ammunitionsrummene. Ukendt anvendelse.
n-5: Niche i nærkamprummet. Ukendt anvendelse.
n-6: Niche lige ved indgangen til bunkeren. Forbundet med et rør til bunkerens bagside.
n-8 og n-9: Nicher for teleskop-antenner.

d-1: To-delt svær panserdør med to mandhuller.
d-2: To-delt svær panserdør med skydeskår i øverste del.
d-3: To-delt svær panserdør med to mandhuller.
d-4: Hel pladedør med skydeskår.
d-5: Hel pladedør med obsdervationshul.
d-6: Hel pladedør.
s-1og s2: Skydeskårs-panser-plader.
p-3: Panserplader ved kanonåbningen.

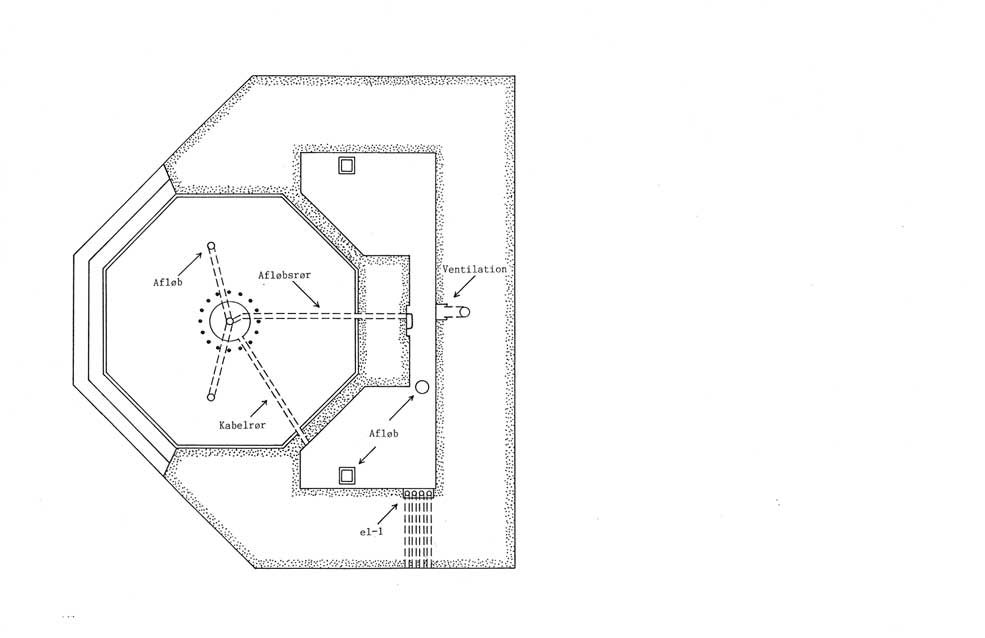

el-1 og el-3: Bunkerens el-tilførsel.

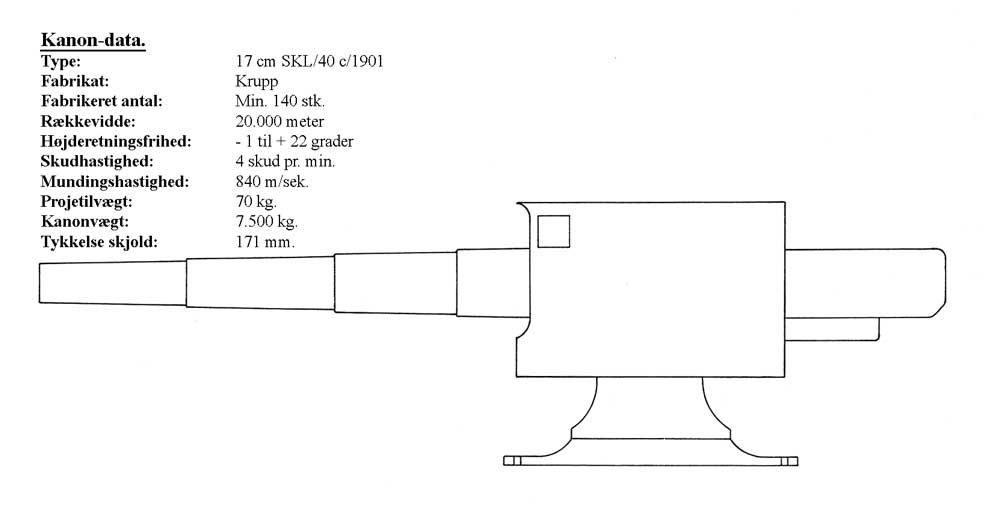

Der var i hele Atlantvolden opstillet mindst 81 af denne type kanoner, men kun disse 4 i Danmark.
Typebetegnelsen angiver udviklingsåret til 1901. Kanonerner er prodoceret i årene 1902-06.
Kanonerne her i Hanstholm var sandsynligvis oprindelig monteret på skibet "Schleswig-Holstein" af "Deutschland-klassen".


Tekst på væggen i G3.

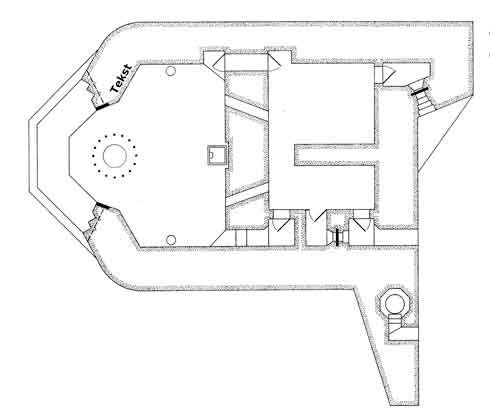

Tekstens placering er angivet på plantegningen til højre.

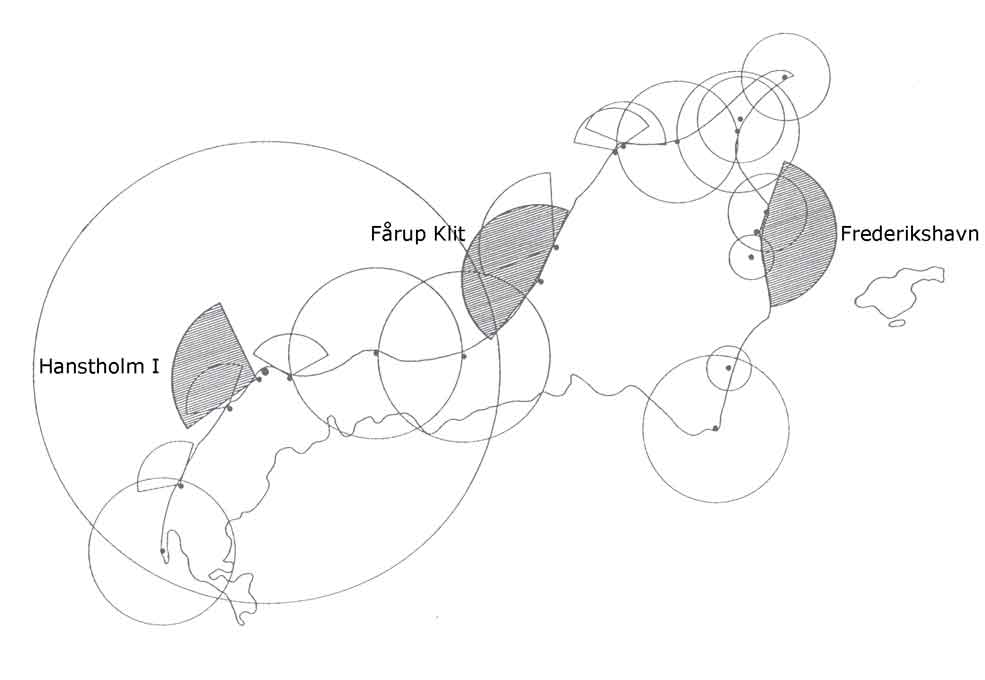

Dækningsområderne for batteriene i Nordjylland. De skraverede områder viser dækningen fra batterierne med kanonkasematter M 270.
