| Tegninger og fotos af øvrige bygninger i "Programm 42" |
| "Programm 42" er betegnelsen for den byggeplan, der lå til grund for opbygningen af 38-cm kanonstillingen i Hanstholm. Hele byggeriet omfattede betonbunkere for 38-cm kanonerne, ildledelse, luftværnskanoner, el-værk, vandforsyning og murstensbygninger for administration, reparation, sygehus, vagt- og arrest, forplejning og underholdning samt et trefløjet barakanlæg til administration, indkvartering og depoter. Nedenfor er nogle af disse bygninger vist med tegninger og fotos. |
|

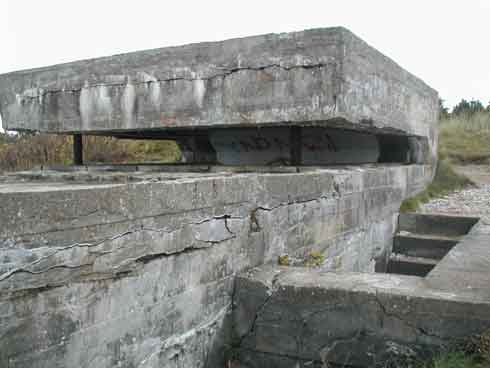

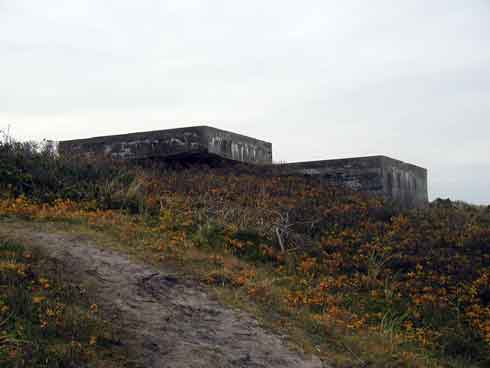

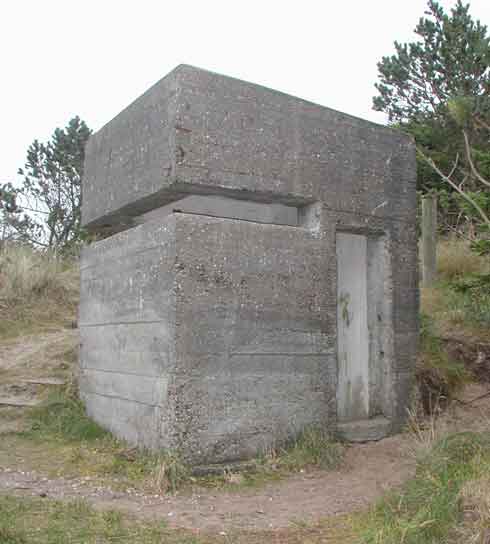

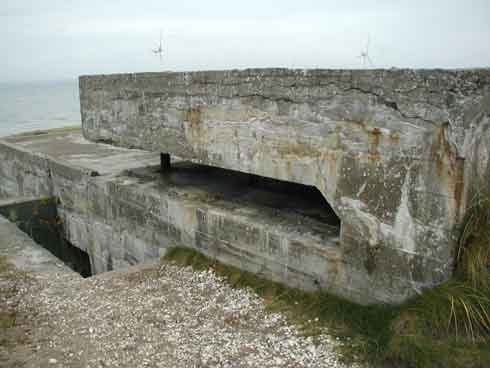

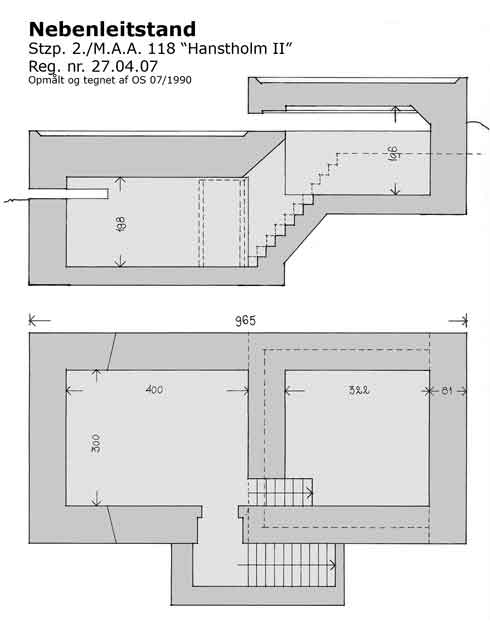

 Nebenleitstand (07) set fra NØ (Foto: Jørgen Lumbye 10/2009) |
 |
 Nebenleitstand (07) set fra NV ind i øverste observationsrum. (Foto: Jørgen Lumbye 10/2009) |
|
 Nebenleitstand (07). Øverste observationsspalte og ned-/indgang. (Foto: Jørgen Lumbye 10/2009) |

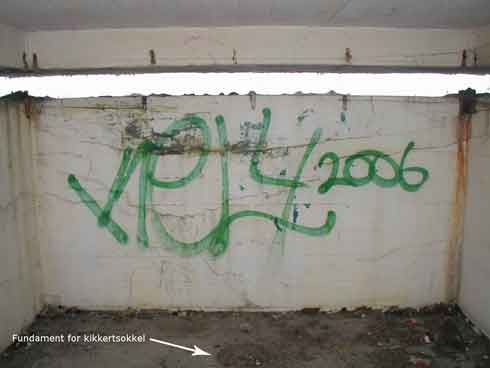

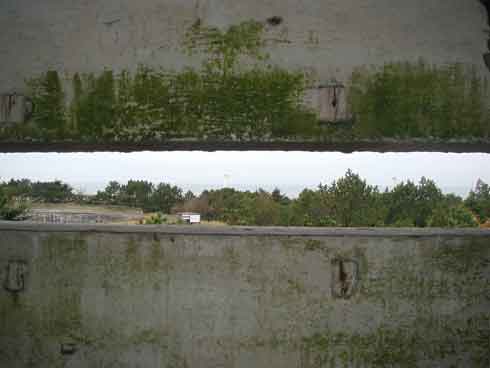

 Nebenleitstand (07) Kig ud gennem observationsspalten i nederste observationsrum. Bemærk fundamentet for kikkertsokkel. (Foto: Jørgen Lumbye 10/2009) |

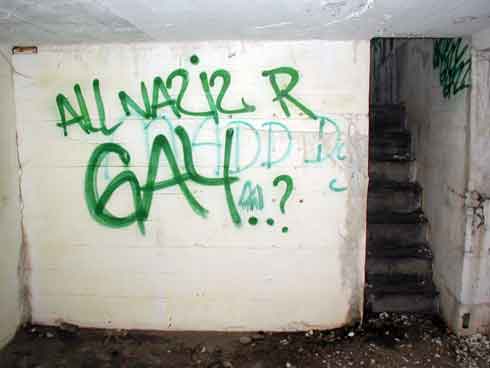

 Nebenleitstand (07) Trappe op til øverste observationsrum. (Foto: Jørgen Lumbye 10/2009) |

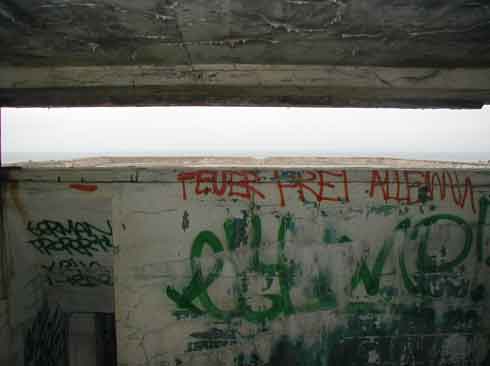

 Nebenleitstand (07). Kig ud gennem observationsspalten i øverste observationsrum. Til venstre trappen ned til nederste observationsrum og indgang. (Foto: Jørgen Lumbye 10/2009) |
Hanstholmregistreringen v/Jørgen Lumbye |

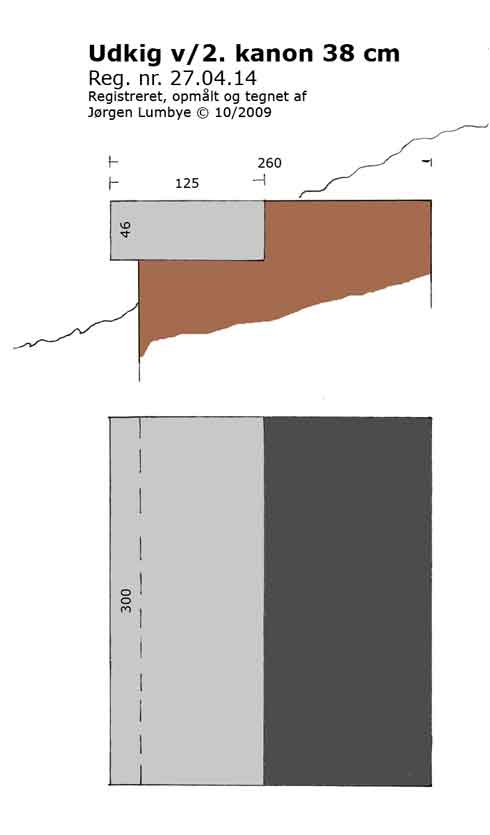

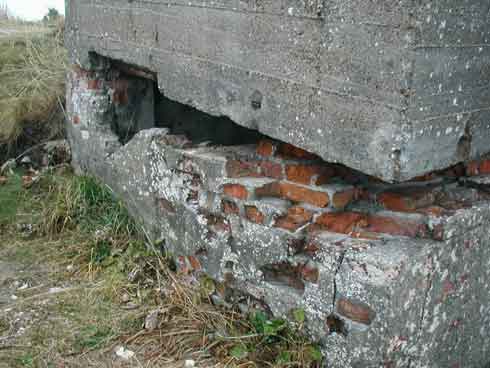

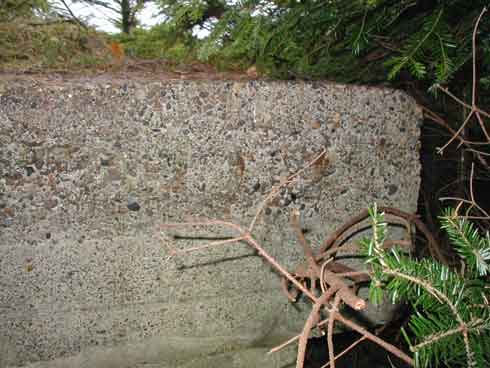

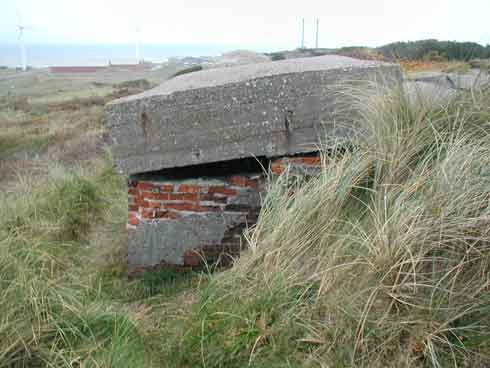

 Øverst ligger en 46 cm tyk betonklods, som dækker den forreste halvdel af bygningen med et fremspring på 23 cm. Den anden halvdel har tilsyneladende ikke været dækket, da helstensmuren i rødsten går helt op til overkanten. |

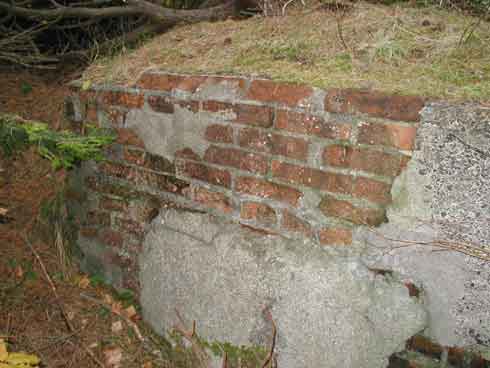

 Del af observationsbunker (14) foran 2. kanon 38 cm. Bygningen er tildækket, så dens konstruktion kan ikke beskrives. Hosstående tegning angiver derfor kun udvendige må.l (Foto: Jørgen Lumbye 10/2009) |
 Observationsbunker (14) foran 2. kanon 38 cm. (Foto: Jørgen Lumbye 10/2009) |
|

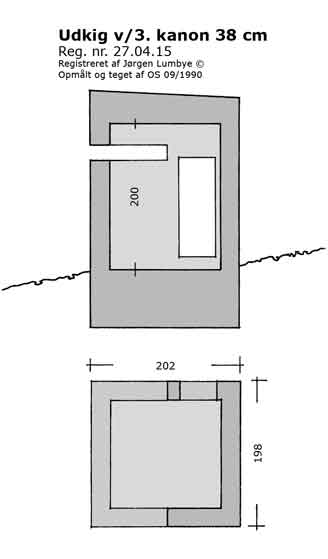

 Observationsbunker (15) ved 3. kanon 38 cm. Bygningen er i modsætning til de andre observationsbunkere støbt i beton og placeret bag kanonen og noget højere end denne. (Foto: Jørgen Lumbye 10/2009) |
 |

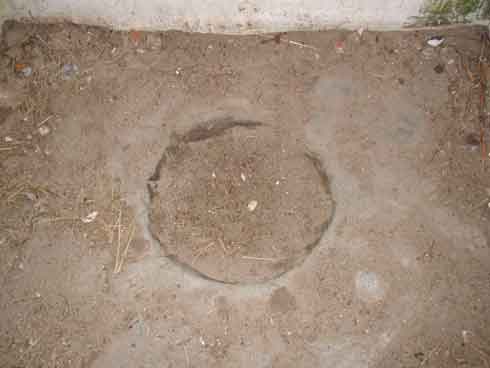

 I gulvet ses et hul efter kikkertsoklen. (Foto: Jørgen Lumbye 10/2009) |
 Kig ud af observationsbunker (15) ved 3. kanon 38 cm. (Foto: Jørgen Lumbye 10/2009) |

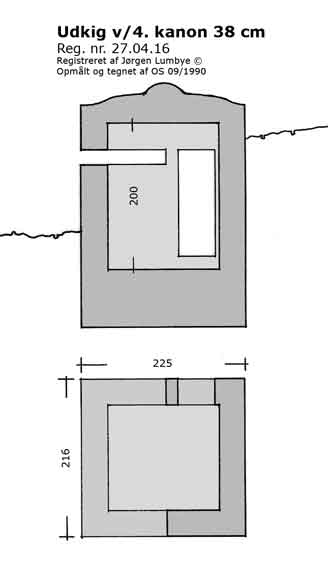

 Observationsbunker (16) ved 4. kanon 38 cm. (Foto: Jørgen Lumbye 10/2009) |
 |
 Den tilmurede indgang. (Foto: Jørgen Lumbye 10/2009) |

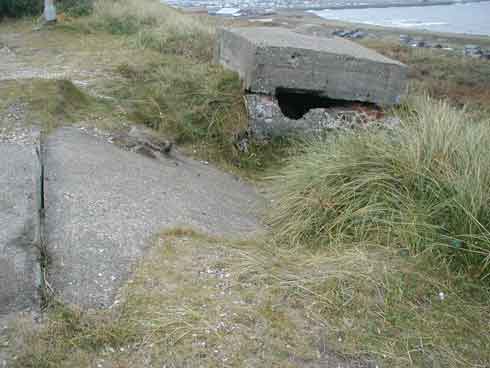

 Det skrånende betonstykke foran observationsbunkeren (16) er en del af den 1 m tykke afdækning af de store granitblokke (Zersellerschicht), der ligger rundt om kanonbygningen. (Foto: Jørgen Lumbye 10/2009) |
Hanstholmregistreringen v/Jørgen Lumbye |
 |
|

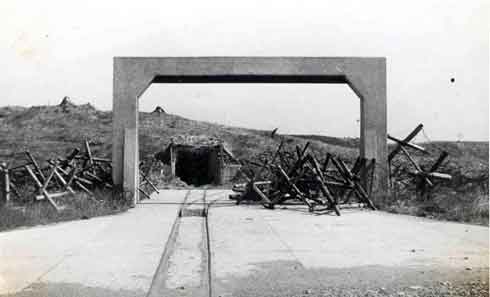

 Galge og indgang til ammunitionsbunker på Bødkervej i 1945 (26). (MCH 0765) |

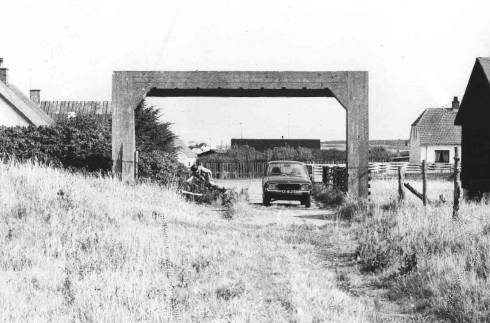

 Ammunitionsgalge (27) på vestsiden af Molevej, nord for Hjemmeværnsgård/hospital, set fra vest ca. 1972. Nu nedrevet. (MCH 2907) |

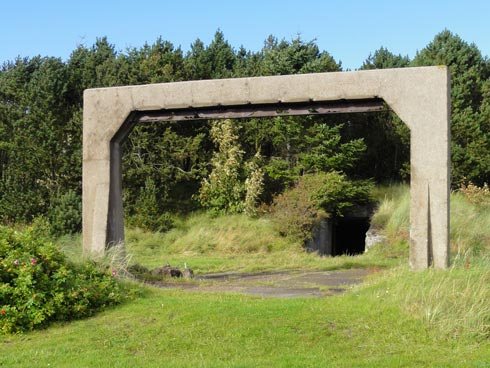

 Galge (26) til omladning af ammunition. (Foto: Jørgen Lumbye 09/2010) |

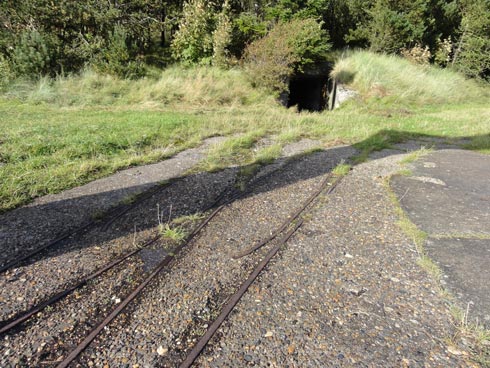

 Rester af det oprindelige skinnelegme ved omladepladsen.(Foto: Jørgen Lumbye 09/2010) |

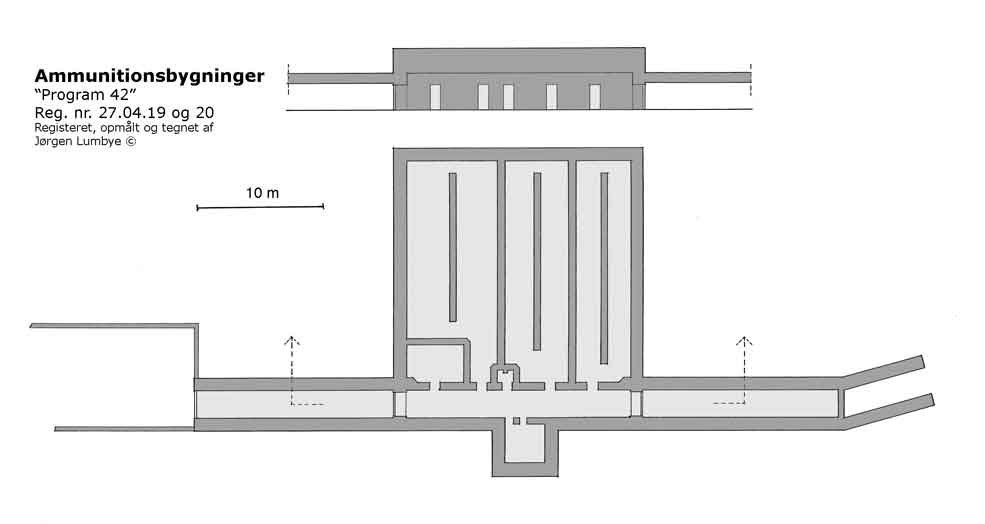

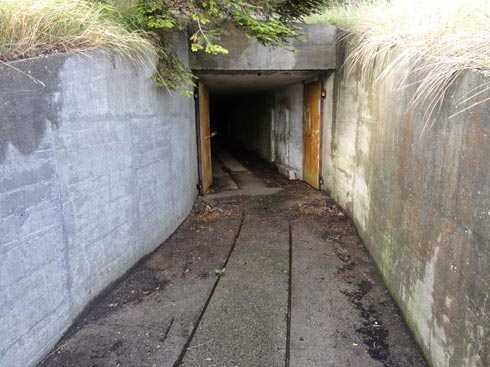

 Indgangspartiet fra syd (19). (Foto: Jørgen Lumbye 09/2010) |

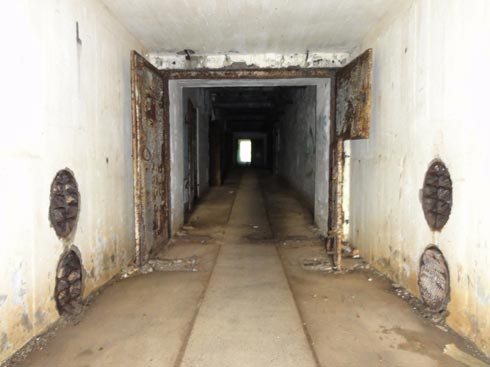

 Kig gennem banetunlen (19). (Foto: Jørgen Lumbye 09/2010) |

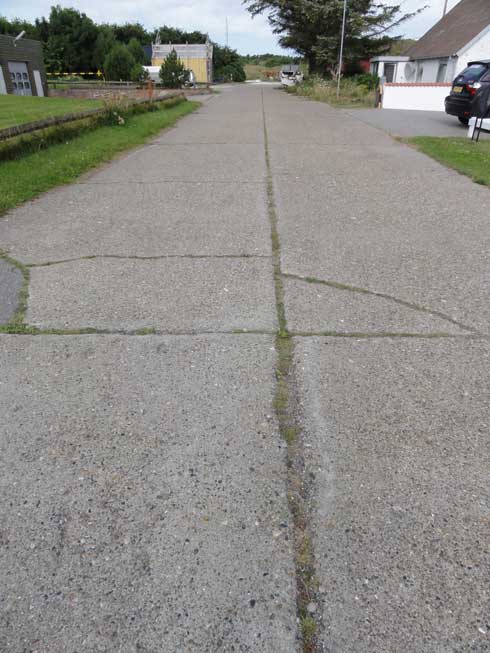

 Betonbelægningen ved omladepladsen ved Molevej ind mod ammunitionsbunker reg. nr. 27.04.20 i vestlige halvbatteri. (Senere også ammunitionsbunkerne 27.04.21 og 22.) Galgen (27) - som var af samme type som den eksisterende på Bødkervej - er her fjernet. |

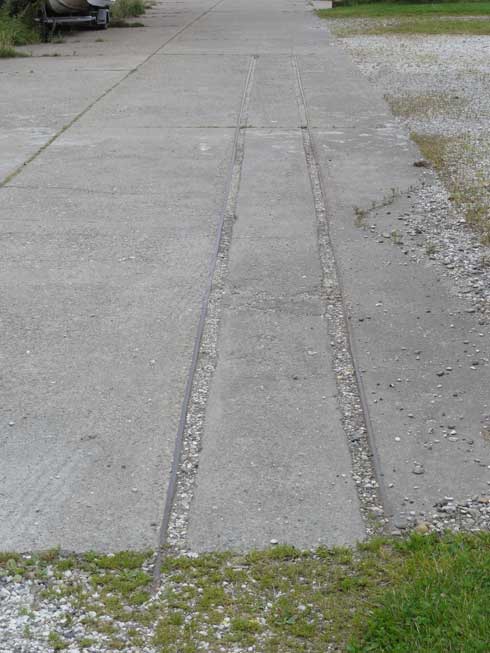

 Skinnestykke af ammunitionsbanen ved omladepladsen ved Molevej. |
Hanstholmregistreringen v/Jørgen Lumbye |
 |
|||
 1 |
 2 |
 3 |
 4 |

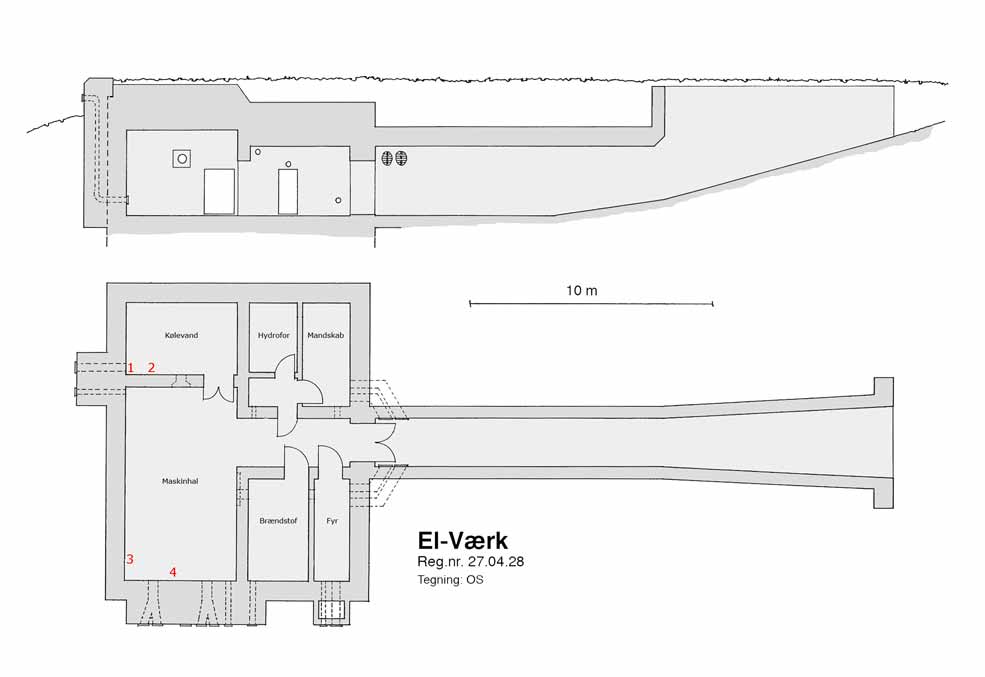

| Disse skilte blev i 1987 afmonteret i el-værksbunkeren af Lars Bertelsen og overdraget til MuseumsCenter Hanstholm. Tallene på bygningstegningen ovenover angiver, på hvilke vægge skiltene blev nedtaget. Tilsvarende skilte er i 2010 fundet i kabelgraven i maskinrummet i G 3 - Museumsbunkeren. Maskinrummene i kanonbunkerne og i el-værksbunkeren var i princippet identiske. Primært blev strøm leveret fra Nordthy Strømforsynings net. Generatoren i el-værket blev sat i drift, hvis denne forsyning svigtede. Generatoren i kanonbunkeren skulle først i drift, hvis også el-værket svigtede. |
|||

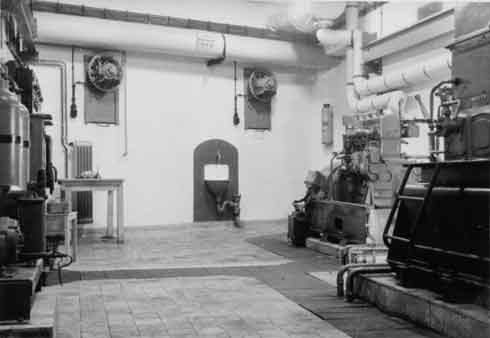

 Maskinhallen i el-værket. Datering: Efterår 1945-forår 1946. (MCH 5577) |
 Stor dieselgenerator og el-tavler i batteriets centrale el-værksbunker. (MCH 2683) |

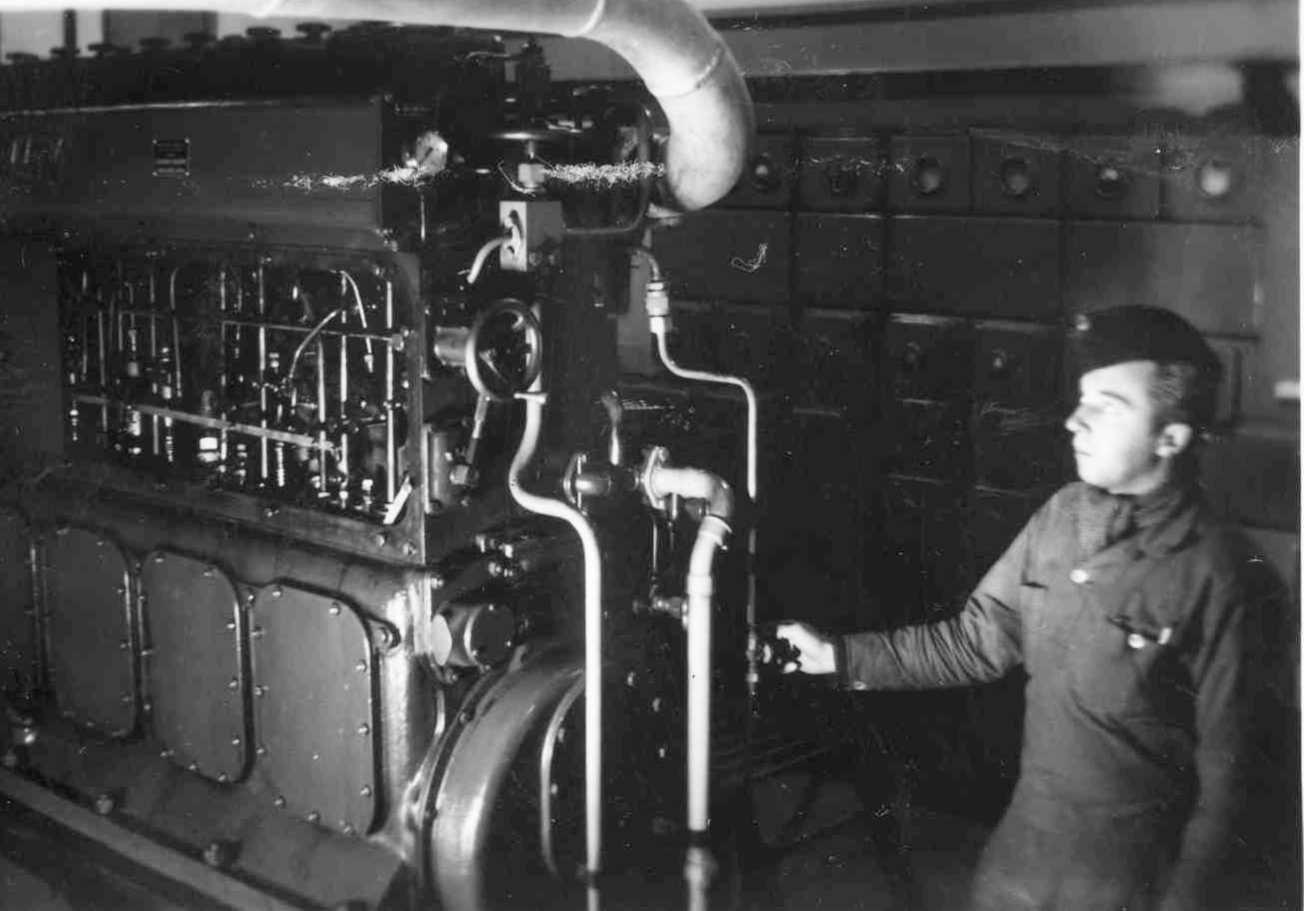

 Dansk marinesoldat ved den store dieselgenerator. (MCH 2682) |
|

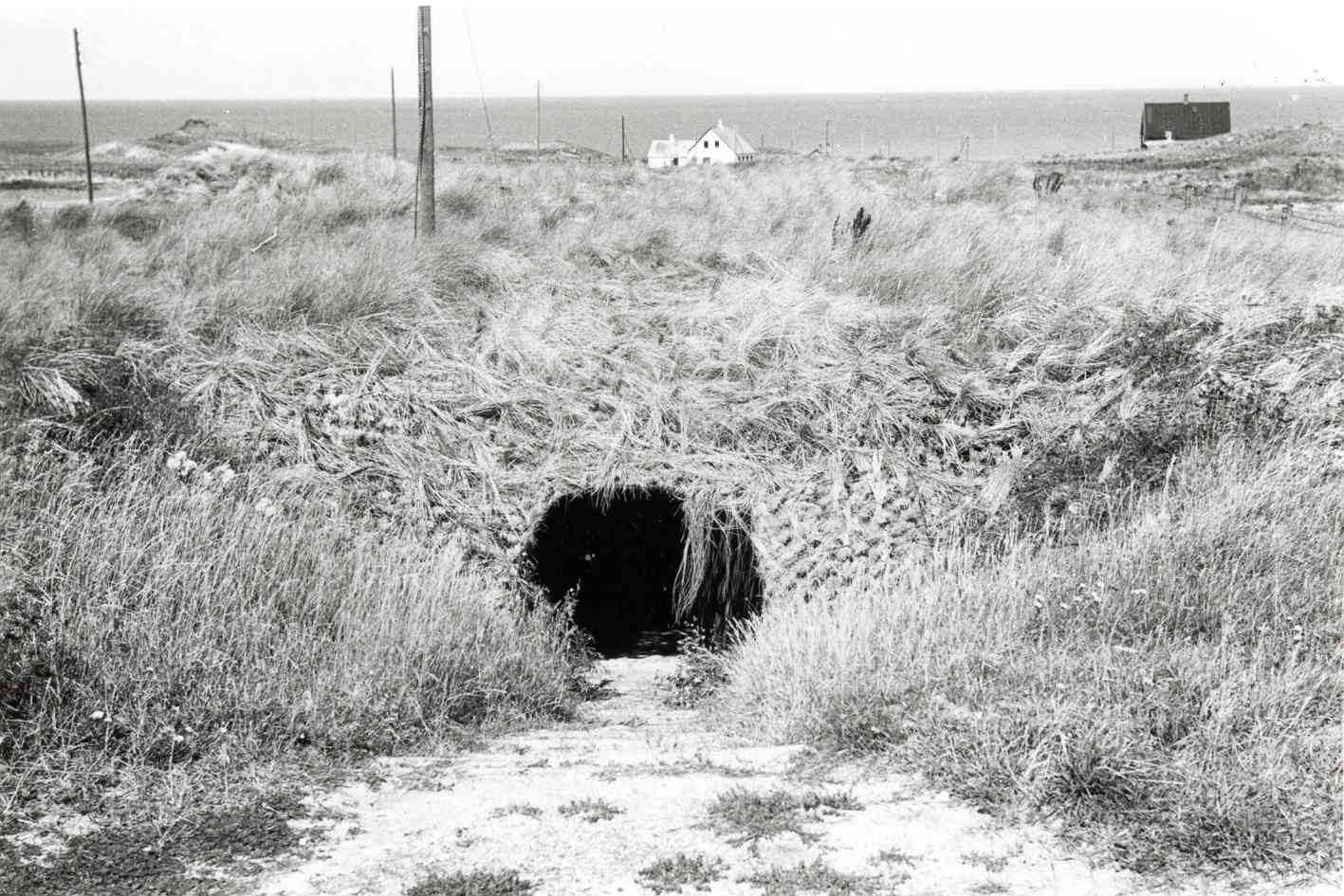

 Den slørede indgang til el-værket. Datering 28/08/1945. (MCH 1049) |
|

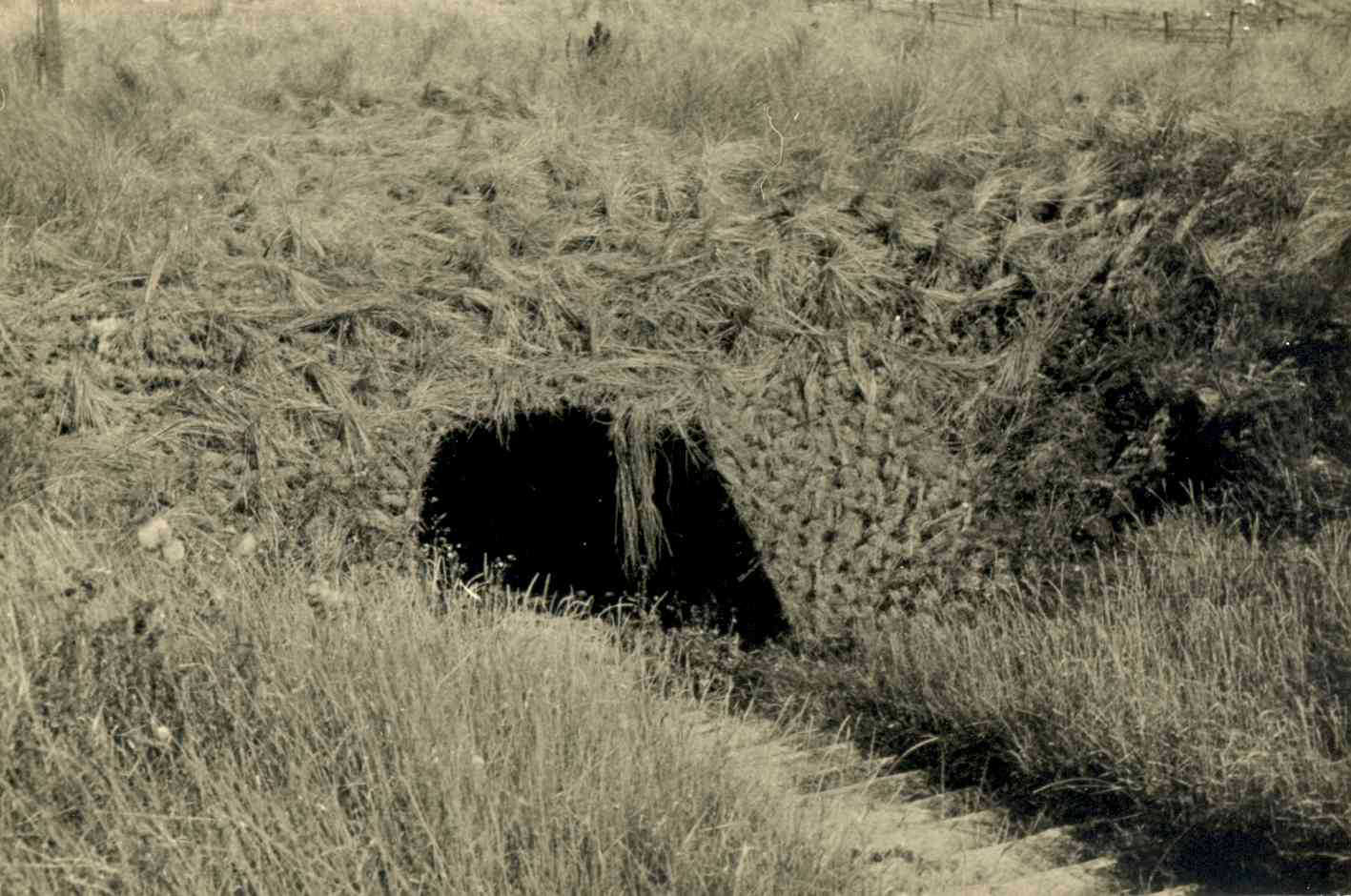

 (MCH 1361) |
|
Hanstholmregistreringen v/Jørgen Lumbye |
 |

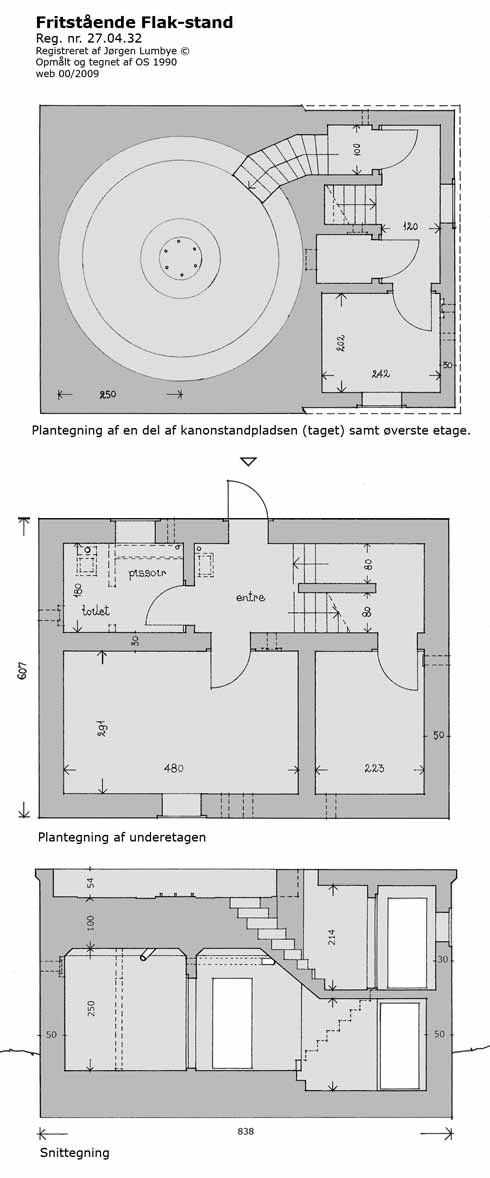

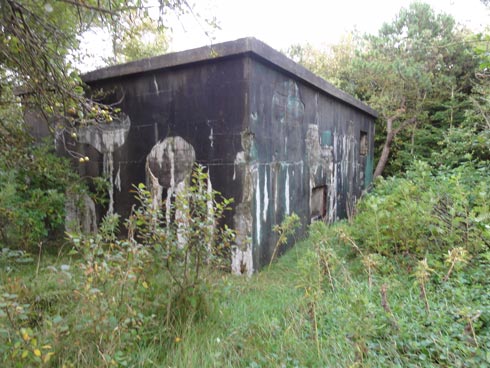

 Indgangssiden (nord) på fritstående Flak-Std. (32) (Foto: Jørgen Lumbye 09/2010) |

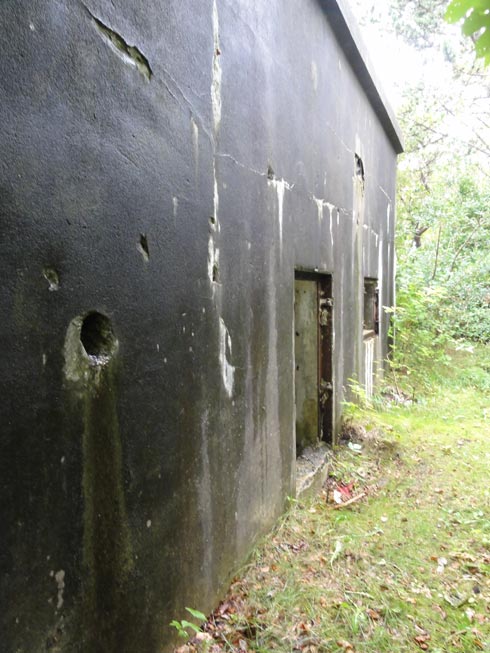

 Sydsiden på fritstående Flak-Std. (32) (Foto: Jørgen Lumbye 09/2010) |
|

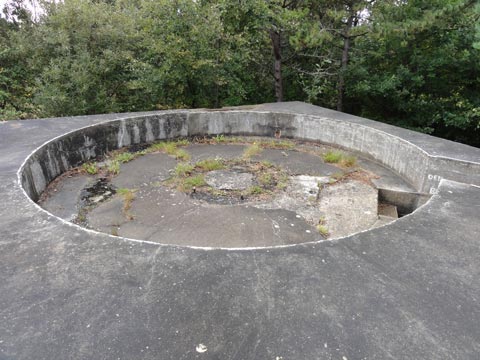

 Kanonstandpladsen øverst på fritstående Flak-Std. (32) (Foto: Jørgen Lumbye 09/2010) |
|

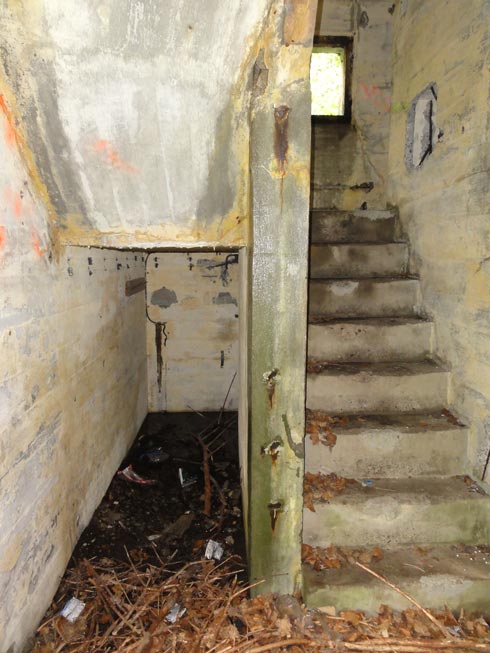

 Interiør fra entré og trapperum i fritstående Flak-Std. (32) (Foto: Jørgen Lumbye 09/2010) |
|

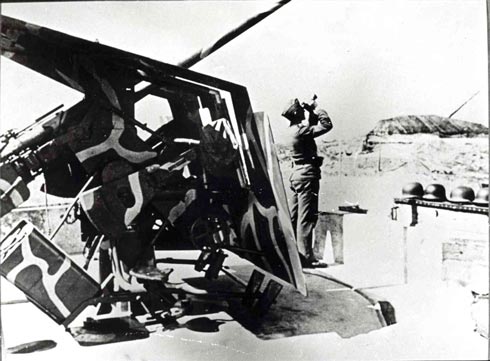

 3,7 cm Flak S.K. C/30 i fritstående Flak-stand reg. nr. 27.04.32. I baggrunden ses 1. kanon 38 cm. I oktober 1942 flyttes kanonen til stillingen i Pugdal (se kortudsnit 3), og der genopstilles ikke våben i den fritstående Flak-stand. (MCH 1238) |
|
 |
|

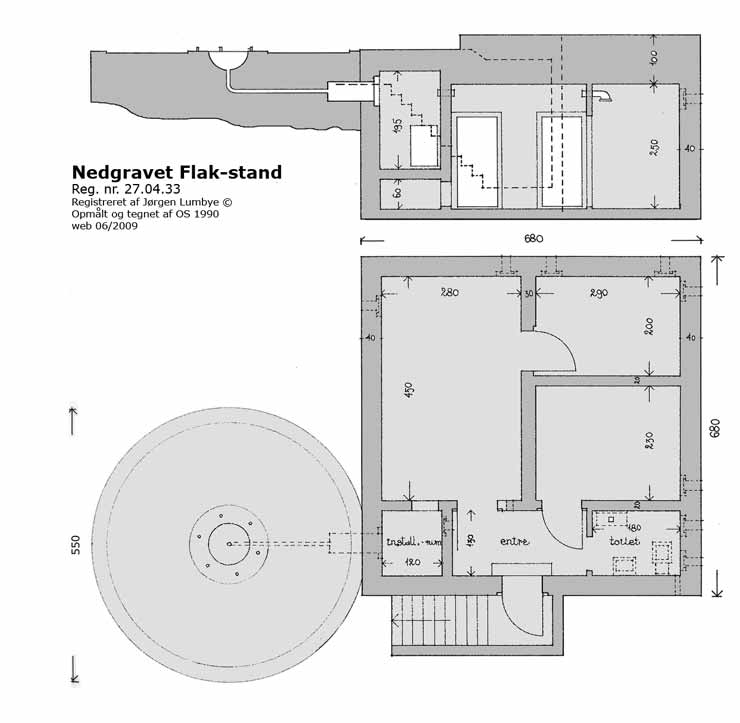

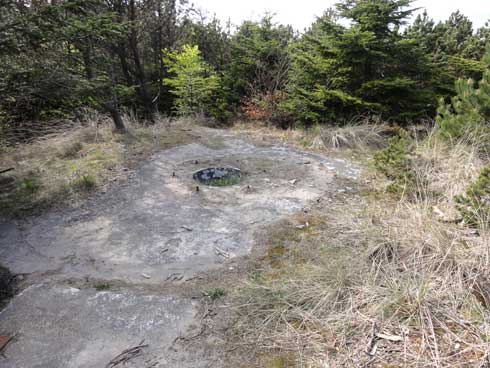

 Standpladsen for 3,7 cm luftværnskanon (33) (Foto: Jørgen Lumbye 05/2011) |
|
 |

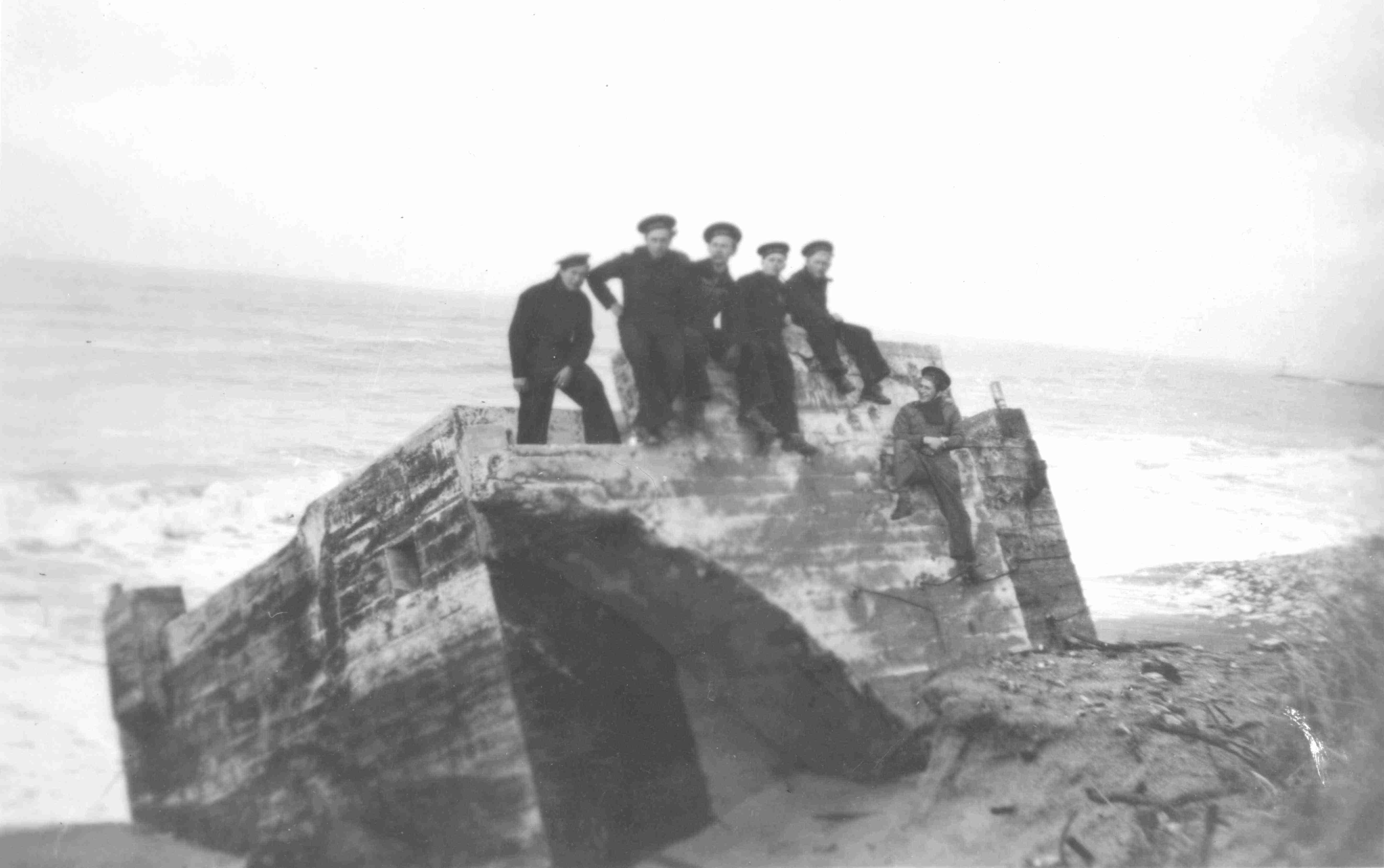

 Danske marinesoldater på Flak-Einheitsstand reg. nr. 27.04.34 til 3,7 cm S.K.C/30 (bygget 1941) som ruin nedskredet på stranden. (tv. MCH 0423 - th. MCH 2776) |
 (MCH 5460) |
|
Hanstholmregistreringen v/Jørgen Lumbye |
 |
 |

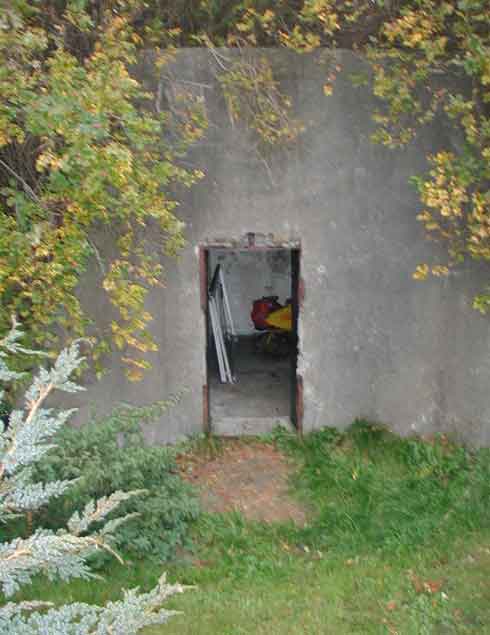

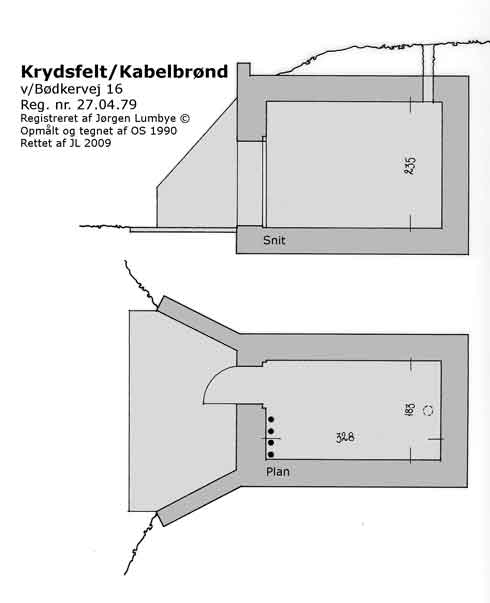

 Bygningen (79) har cirkel-buet loft Bagerst i loftet ses en udluftning ligesom der er indstøbt to bæringer for ophæng (Foto: Jørgen Lumbye 10/2009) |

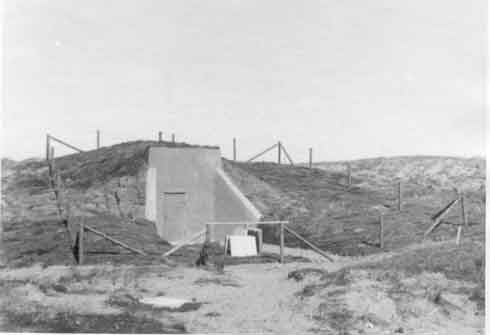

 Foto af bygningen (79) taget i 1941 (MuseumsCenter Hanstholm 1404) På et diagram over svagstrømsforbindelser udarbejdet af Kystdefensionen, Maskinafdelingen 27. april 1949 er på denne lokalitet vist en kabelbrønd. De anførte positioner for bygningerne i svagstrømsnettet er meget præcist angivet. Med gennemføringerne i gulvet for fire kraftige kabler synes fordelersted for kabler ("kabelbrønd") at være korrekt funktion. En anden kilde angiver på et kort "Kabelbrunnen Hansted". |

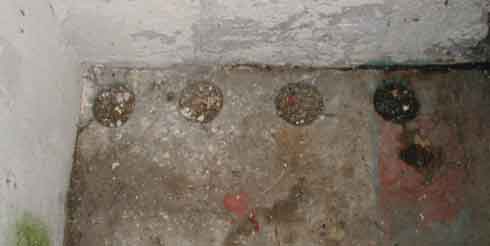

 Huller for gennemføring af kabler (Foto: Jørgen Lumbye 10/2009) |
Hanstholmregistreringen v/Jørgen Lumbye |
 |

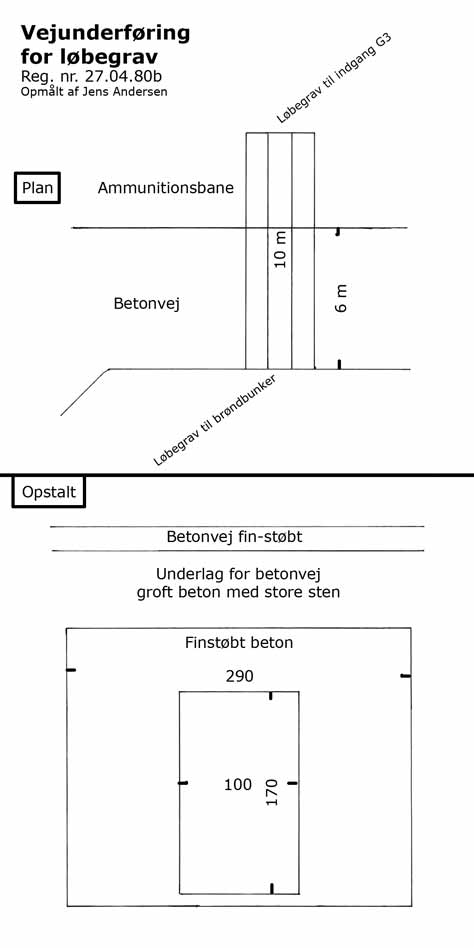

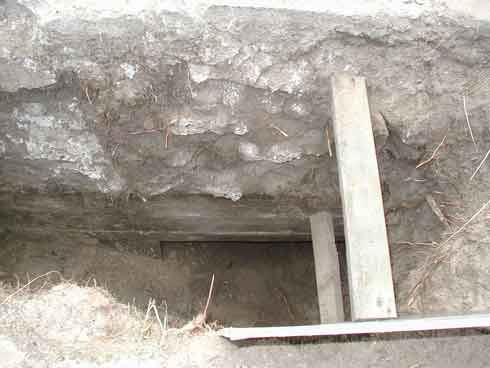

 Indgangen fra nordsiden til vejunderføring for løbegrav (04.80b) (Foto: Jørgen Lumbye 04/2002) |

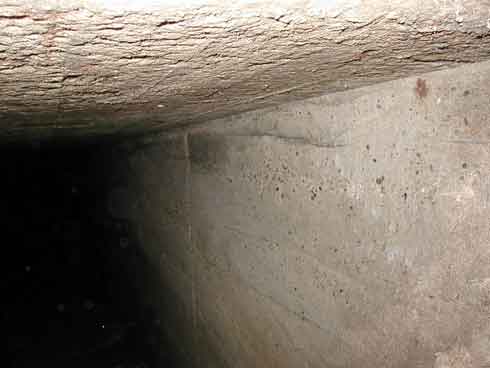

 Kig ind i løbegravs-tunlen under betonvejen (Foto: Jørgen Lumbye 04/2002) |
|

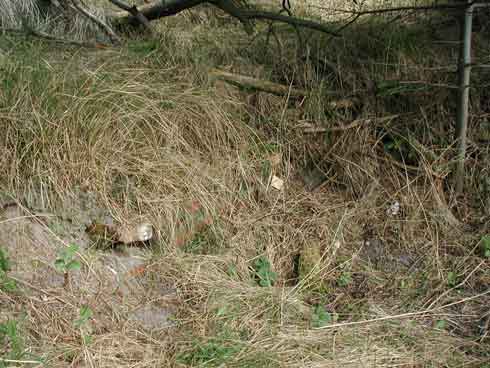

 Den tildækkede/-groede sydlige indgang til vejunderføringen (Foto: Jørgen Lumbye 04/2002) |
Hanstholmregistreringen v/Jørgen Lumbye |
 |
||

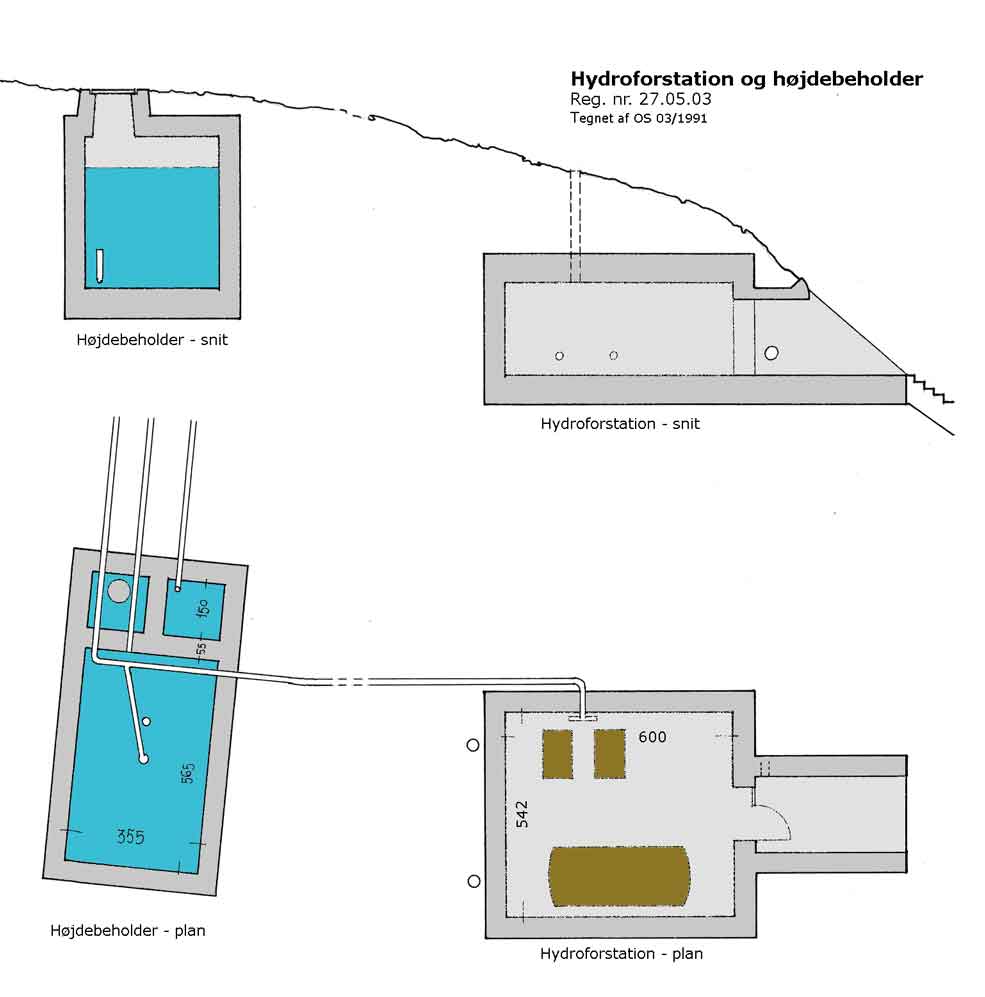

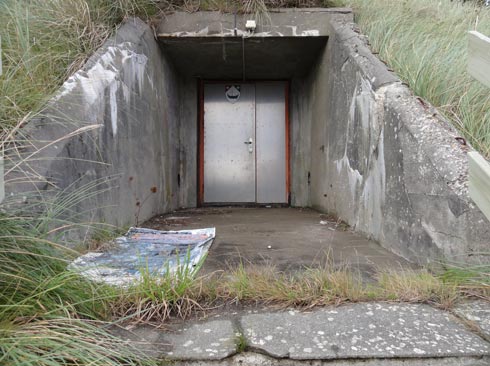

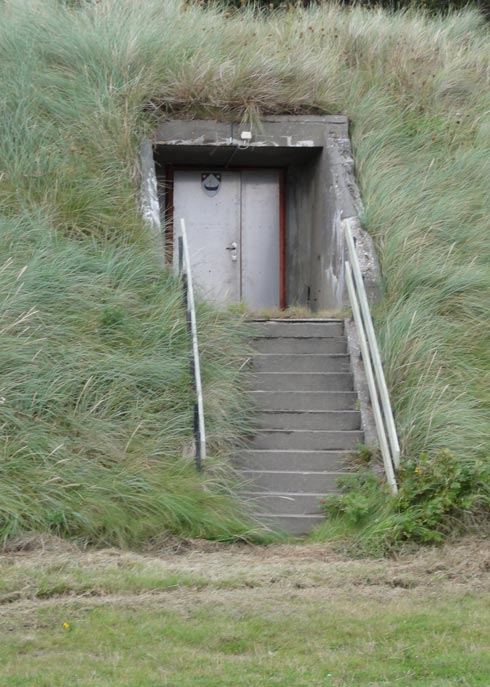

 Indgangspartiet til Vestre Hydroforstation og højdebeholder (27.05.03) (Foto: Jørgen Lumbye 09/2010) |
 Anlægget er i dag i drift ved vandforsyningen i Hanstholm (Foto: Jørgen Lumbye 09/2010) |
|
 Toppen med den nedgravede højdebeholder fotograferet fra sydvest (Foto: Jørgen Lumbye 09/2010) |
||
 Dansk marinesoldat på vagt ved Vestre vandværk Chr. Hansens Vej (MCH 4230) |
 Danske marinesoldater på motorcykel ved benzinstander ved garagen I baggrunden til højre ses indgangen til Vestre Vandværk (MCH 4383) |
|
Hanstholmregistreringen v/Jørgen Lumbye |
 |
 Septiktank (05.75a) som kloakering for den 3-fløjede barak-anlæg Tilgangsrøret ses i bagerste væg (Foto: Jørgen Lumbye) |
 Septiktanken (05.75a) fra en anden vinkel (Foto: Jørgen Lumbye) |
|
 |
|
 Åbningen ned til sivebrønd for septiktanken (05.75b) (Foto: Jørgen Lumbye) |
|
 Et kig inde i sivebrønden (05.75b), hvor tilgangsrøret fra septiktanken ses (Foto: Jørgen Lumbye) |
Hanstholmregistreringen v/Jørgen Lumbye |
 |

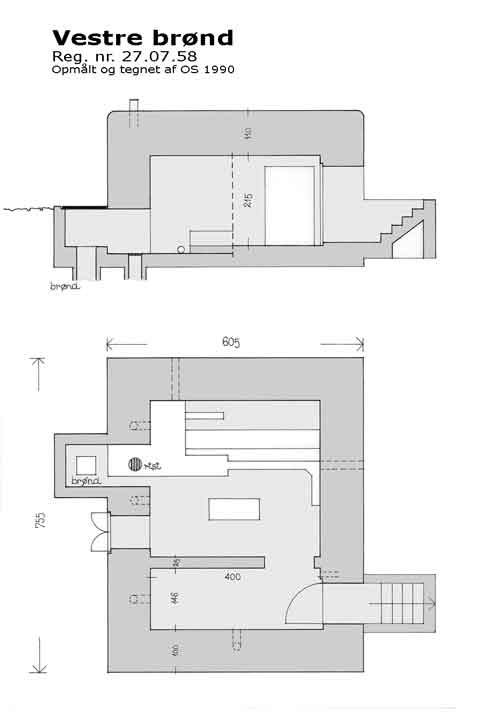

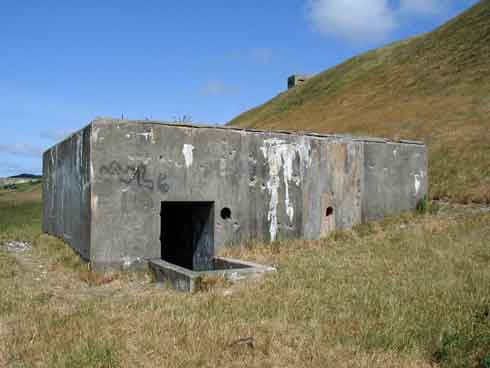

 Vestre brønd (07.42). I baggrunden øverst på skrænten ses reserveildlederen (Nebenleitstand) for 4. Flak. (Foto: Jørgen Lumbye 06/2008) |

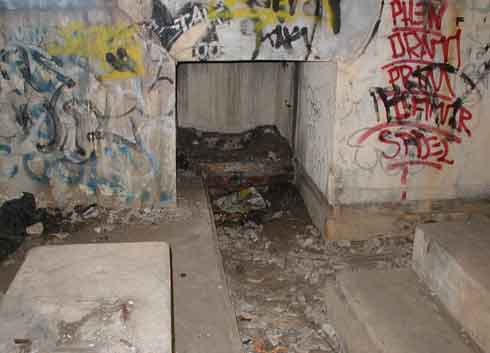

 Interiør fra pumperummet. Forrest fundamenter for maskiner. Bagerst nischen med brøndboringen. (Foto: Jørgen Lumbye 06/2008) |
| Hanstholmregistreringen
v/Jørgen Lumbye |

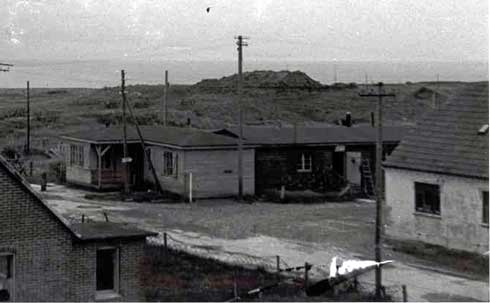

 Udsigt fra gavlvindue i infirmeri mod hovedvagten for 38-cm batteriet. I baggrunden G2 38 cm. (MCH 0412) |
|
